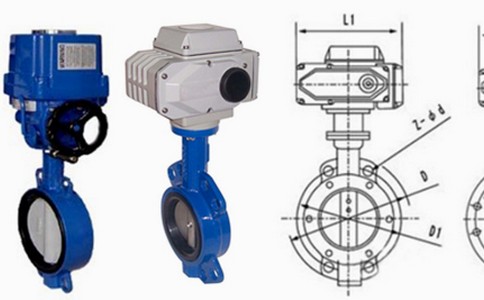

電動調節蝶閥的控制系統原理
如今中國閥門的產量在急劇增加，放眼望去，我國已經是邁入了世界的閥門大國，但中國的閥門并非是最強。從各個方面來講我國與他國的重工業技術仍然有許多的差距。電動調節蝶閥還有許多的功能，以下就介紹了關于電動調節蝶閥的控制系統原理。
電動調節蝶閥沿長度方向設置多個溫度可控制段，一般稱為預熱段、加熱段和均熱段.各段的溫度設定值不同，并應和生產率之間實現動態平衡.氣動調節閥為保證軋制要求的溫度和坯料表面與中心溫度差盡量小，坯料在均熱段的停留時間要足夠長
電動調節蝶閥的過程控制主要包括各加熱段的沮度控制.燃料燃燒的空燃比控制，爐堂壓力控制以及熱風壓力及熱風溫度控制等.步進式加熱爐由于控制質量的提高帶來的經濟效益頗明顯，所以一般采用先進的控制設備，蒸汽調節閥如集散控制系統
這里以電動調節蝶閥控制為例說明過程控制系統的組成.爐沮控側采用的是嫩料(這里為煤氣)流量和空氣流量調節為內環，爐謐調節為外環的申級控例系統.爐溫調節器的抽出為煤氣流盈給定和對應的空氣流量給定.在未考慮燃料燒控制系統時，煤氣流量和空氣流量為無耦合的單閉環系統，簡化的系統結構框圖。
流量檢側元件為孔板.調節閥為蝶閥.孔板槍側的壓力差經差壓變送器，變換為4-2OmA的標準信號.經開方運算變換為流全，調節器控制輸出給電動執行器或氣動執行機構控制操傭。自力式調節閥溫度、流量.壓力調節、燃料燃燒控側等控制算法均由DCS完成有關的控制算法在后續各章中講述。
